一.?概述:

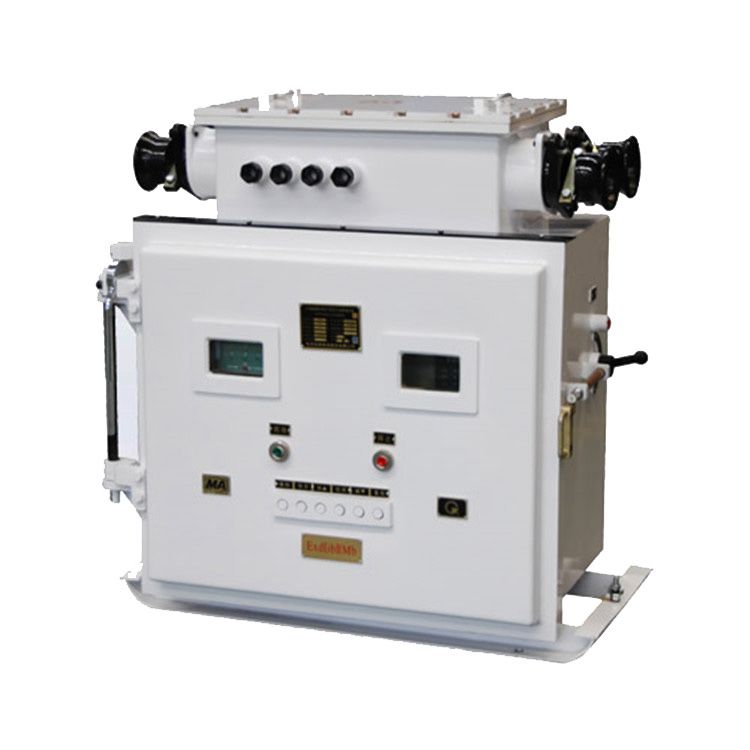

?QJR-160、200/660（380）Z、?QJR-250、315、400/1140（660）Z礦用隔爆兼本質**型真空交流軟起動器(以下簡稱軟起動器)是在礦用隔爆兼本質**型真空電磁起動器的基礎上,改直接起動為軟起動.降低了起動電流(由4-8Ie改善為0.5-4Ie可調),這樣減少了沖擊電流對電網及負載的沖擊.軟起動器是目前***先進、***的電動機起動器。它采用32位單片機進行中文智能化控制，可以無級調壓至***佳起動電流，保證電動機在負載要求的起動特性下平滑起動，再輕載時能節約電能。傳統鼠籠型異步電動機的起動方式有直接起動或自耦降壓起動、Y/△轉換、電抗器減壓起動、延邊三角形減壓起動等。這些起動方式，起動轉矩基本固定、但不可調，起動過程中會出現二次沖擊電流，對負載機械有沖擊轉矩，且受電網電壓波動的影響。造成的起動瞬間電流尖峰沖擊,對前一級總開關（饋電開關、高壓饋電開關帶漏電保護的）沖擊跳閘。當電網電壓下降時可能造成電機堵轉等問題。但是軟起動可以克服上述缺點。軟起動器具有無沖擊電流、可自由地無級調壓至***佳起動電流及輕載時節能等優點。是傳統的礦用隔爆本質**型真空電磁起動器的理想替代產品.起動器具有起動時間可調,還具有漏電閉鎖、斷相、過載、欠壓、過流、過載、三相不平衡、短路等保護功能及相應的故障指示.軟起動器適用于煤礦井下、露天煤礦、冶金礦山、港口碼頭、選煤廠、發電廠等大負荷惡劣環境中做運輸設備的軟起動.

軟起動器工作環境要求:?

(1)海拔高度不超過2000m；

(2)周圍環境溫度為-5℃～+40℃；

(3)周圍環境相對濕度不大于95％(+20℃)?；

(4)安裝地基處的振動頻率范圍10～150H?Z時,其***大振動加速度不超過0.5G；?

(5)有甲烷或煤塵爆炸的場所；?

(6)安裝傾斜度不超過15°；??

(7)無破壞金屬和絕緣材料的腐蝕性氣體場所；

(8)電網質量:?

─輸入電壓波形為正玄波?

─輸入電壓幅度值波動不超過額定值+10%～25％?

─電源頻率波動不超過額定值的2％.

二．執行標準??????

MT/T943-2005《礦用低壓交流軟起動器》、Q/YCC?J03006-2009《QJR-160、200/660（380）Z、QJR-250、315、400/1140（660）Z礦用隔爆兼本質**型交流軟直起動器企業標準》?

三．主要技術參數及特點:

1.?額定電壓:1140(660.380)±15％；

序號        型???號

1           QJR-160

2           QJR-200

3           QJR-250

4           QJR-315

5           QJR-400

n×COSФ=0.75時，可控制***大功率KW?

380V?   660V?    1140V???

75KW?   130KW?   230?KW??

90KW   ?170KW?   290?KW?

120KW?  200KW?   350?KW?

150KW?  270KW?   450?KW?

190KW?  340KW?   590?KW

2.?工作頻率:50(60)HZ?;?

3.適用設備：皮帶運輸機、較車、大型風機、水泵、空壓機。?

4.防爆形式:礦用隔爆兼本質**型;?

5.防爆標志：Exd[ib]I;?

6.額定工作制:8小時工作制；?

7.操作頻率:12次/小時以內;?

8.冷卻方式:自然冷卻；?

9.軟起模式：限流、電壓、突跳+電壓、突跳+電流、電流斜坡、雙閉壞模式等；?

10．綜合保護：具有短路、斷相、漏電閉鎖、欠壓、過壓、過載、電流不平衡等保護功能；?

11．采用全中文液晶顯示，參數設置操作簡易直觀；?

12．具有可靠性高及抗干擾能力強，并具有電壓適用范圍寬；?

13．內置EPROM，可以存儲多樣數據及參數，掉電不丟失信息。?
